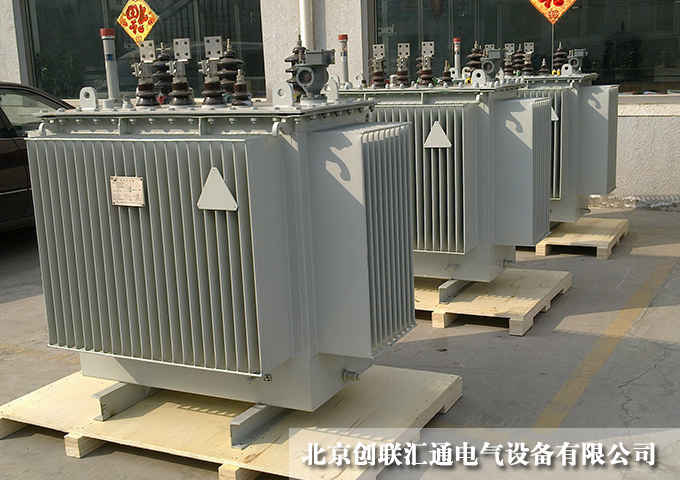

3分鐘教你學會如何看s11變壓器

s11變壓器中的“M”是全密封的意思，“s11變壓器”它是三相全密封型變壓器，從外觀上看，就是沒有了變壓器上的油枕，全密封變壓器技術與普通型變壓器相比，全密封變壓器的可靠性、使用壽命、運行維護等方面占有明顯優勢。s11變壓器是利用電磁感應的原理來改變交流電壓的裝置，主要構件是初級線圈、次級線圈和鐵芯（磁芯）。主要功能有：電壓變換、電流變換、阻抗變換、隔離、穩壓（磁飽和變壓器）等。按用途可以分為：電力變壓器和特殊變壓器（電爐變、整流變、工頻試驗變壓器、調壓器、礦用變、音頻變壓器、中頻變壓器、高頻變壓器、沖擊變壓器、儀用變壓器、電子變壓器、電抗器、互感器等）。電路符號常用T當作編號的開頭.例: T01, T201等。

       s11變壓器是變換交流電壓、交變電流和阻抗的器件， 當初級線圈中通有交流電流時，鐵芯（或磁芯）中便產生交流磁通，使次級線圈中感應出電壓（或電流）。
       s11變壓器由鐵芯（或磁芯）和線圈組成，線圈有兩個或兩個以上的繞組，其中接電源的繞組叫初級線圈，其余的繞組叫次級線圈。
       s11變壓器主要技術數據一般都都標注在變壓器的銘牌上。
 s11變壓器主要包括：額定容量、額定電壓及其分接、額定頻率、繞組聯結組以及額定性能數據（阻抗電壓、空載電流、空載損耗和負載損耗總重。
1、額定容量（kVA）：額定電壓.額定電流下連續運行時,能輸送的容量。
2、額定電壓（kV）：s11變壓器長時間運行時所能承受的工作電壓.為適應電網電壓變化的需要,變壓器高壓側都有分接抽頭,通過調整高壓繞組匝數來調節低壓側輸出電壓.
3、額定電流(A):變壓器在額定容量下,允許長期通過的電流.
4、空載損耗（kW）: 當以額定頻率的額定電壓施加在一個繞組的端子上，其余繞組開路時所吸取的有功功率。與鐵心硅鋼片性能及制造工藝、和施加的電壓有關.
5、空載電流（%）: 當s11變壓器在額定電壓下二次側空載時,一次繞組中通過的電流.一般以額定電流的百分數表示.
