非晶合金變壓器結構特點

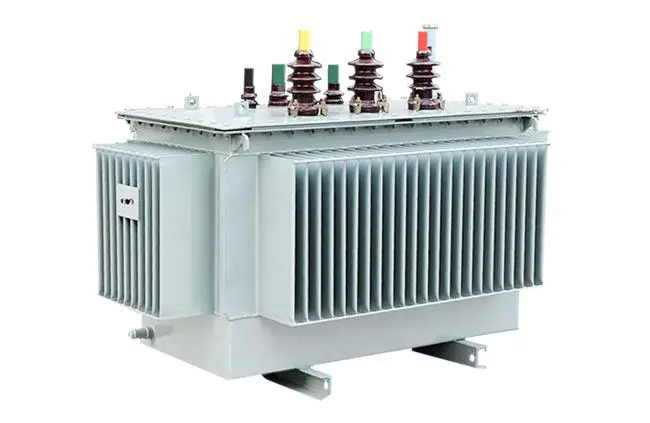

非晶合金變壓器是一種低損耗、高能效的電力變壓器。此類變壓器以鐵基非晶態金屬作為鐵芯，由于該材料不具長程有序結構，其磁化及消磁均較一般磁性材料容易。因此，非晶合金變壓器的鐵損(即空載損耗)要比一般采用硅鋼作為鐵芯的傳統變壓器空載損耗低，能大量減少二氧化碳的排放，環保性強。

利用導磁性能突出的非晶合金，來用作制造變壓器的鐵芯材料，最終能獲得很低的損耗值。但它具有許多特性，在設計和制造中是必須保證和考慮的。主要體體現以下幾個方面：

(1)為了獲得優良的低損耗特性，非晶合金鐵芯片必須進行退火處理。

(2)非晶合金片材料的硬度很高，用常規工具是難以剪切的，所以設計時應考慮減少剪切量。

(3)非晶合金單片厚度極薄，材料表面也不是很平坦，則鐵芯填充系數較低。

(4)非晶合金對機械應力非常敏感。結構設計時，必須避免采用以鐵芯作為主承重結構件的傳統設計方案。

(5)從電氣性能上。為了減少鐵芯片的剪切量，整臺產品的鐵芯由四個單獨的鐵心框并列組成，并且每相繞組是套在磁路獨立的兩框上。每個框內的磁通除基波磁通外，還有三次諧波磁通的存在，一個繞組中的兩個卷鐵芯框內，其三次諧波磁通正好在相位上相反，數值上相等，因此，每一組繞組內的三次諧波磁通向量和為零。如一次側是D接法，有三次諧波電流的回路，當在感應出的二次側電壓波形上，就不會有三次諧波電壓的分量。

根據上面分析，三相非晶合金配電變壓器最合理的結構為：鐵芯，由四個單獨鐵芯框在同一平面內組成三相五柱式，必須經退火處理，并帶有交叉鐵軛接縫，截面形狀呈長方形。繞組，為長方形截面，可單獨繞制成型的，雙層或多層矩形層式。油箱，為全密封免維護的波紋結構
