什么是箱式變電站

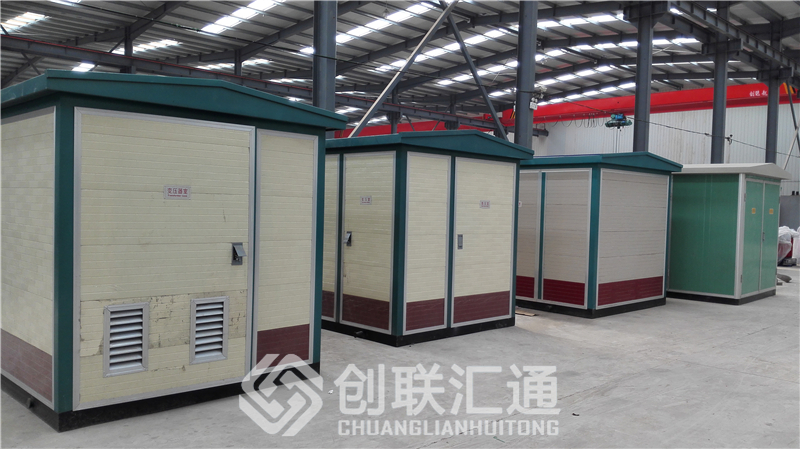

什么是箱式變電站?箱式變電站，又稱預裝式變電站。是一種高壓開關設備、配電變壓器和低壓配電設備，按布線方案必須布置在工廠室內、室外一體的緊湊型配電設備，將降壓變壓器、低壓配電等功能有機地結合在一起，安裝在防潮、防銹、防塵、防鼠、防火、防盜、隔熱、全封閉、可移動的鋼箱內。特別適用于城市網絡建設和改造，是民用變電站興起后的一種新型變電站。箱式變電站適用于礦山、工廠、油氣田、風電場等場所。它取代了原有的民用配電室和配電站，成為一種新的成套變配電設備。

箱式變電站是將高壓開關柜配電變壓器、低壓開關柜、電能計量設備和保護裝置按一定的布線方案組合在一個或幾個箱體內的緊湊的成套配電裝置。適用于額定電壓10/0.4kV三相交流系統，作為線路和配電。

與同等容量的歐洲箱體相比，美國箱體的結構更加合理。由于歐式箱是將變壓器與普通高壓電器設備安裝在同一個金屬外殼箱內，變壓器室溫非常高，造成散熱困難，并影響輸出;另一方面，普通的高壓負載開關和熔斷器以及低壓開關柜都是在箱內使用的，所以歐洲箱在可變體積上更大。美國換箱與歐洲換箱結構不同。從布局上看，低壓室、變壓器室、高壓室不是一種字體布局，而是一種產品字體布局。從結構上看，箱體前部分為前后高低壓操作區間兩部分，操作區間包括高低壓接線端子、負載開關操作手柄、空載調節器節點開關、插拔保險絲、油位計等;后方為充液槽和散熱器，變壓器繞組、鐵芯、高壓負載開關、熔斷器裝入變壓器槽內。

箱式變電站安裝、運行注意事項箱式變電站的殼門應向外打開，并應有把手、暗閂、鎖等，應防銹。變機房應以自然通風為主，并給出箱內溫度與變壓器輸出的關系。可根據需要在變室內安裝室溫監測裝置和自啟動通風冷卻裝置，保證變壓器在規定的環境條件下滿負荷運行。變壓器應從箱體頂部或側門進入。箱變的噪聲級不得大于規定的變壓器噪聲級。機箱外殼無論是采用金屬材料還是非金屬材料，外殼的金屬框架均應良好接地，有接地端子，并有接地標志。

箱式變電站主要采用自然空氣循環冷卻。因此，它的周圍不應有非法堆放，特別是變壓器室的門不應堵塞，還要經常拆除百葉窗上的通風口上的附件，以確保所有電氣設備不超過允許的最高溫度。低壓斷路器跳閘前應檢查跳閘原因。如果故障發送不成功，有必要在發送電源之前徹底查找故障原因并消除故障，以防止事故擴大。箱變高壓配電室應安裝氧化鋅避雷器，安裝方式應便于試驗和拆裝更換。箱式變電站的樓板應放置在較高的地方，不宜放置在低洼的地方，以免雨水涌入箱體內，影響設備的運行。澆筑混凝土平臺時，應在高、低壓側留有空隙，以便敷設電纜進、出口線路。在挖掘基礎時，如果地面是垃圾或盆栽土堆積形成的，則需要挖掘固體土，然后回填較好的土并夯實，然后填充混合物或爐渣，以確保基礎穩定。
