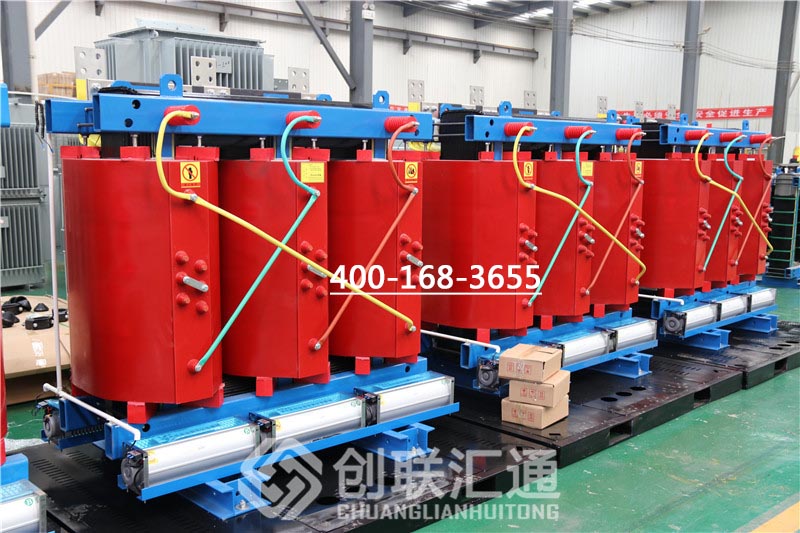

干式變壓器安裝

干式變壓器與油浸變壓器相比, 具有免維護、占地小、防火性能好等優點, 尤其適用于建筑內部安裝。隨著工藝與材料的技術進步, 干式變壓器的應用比例日益提高。干式變壓器安裝時有一些特殊的注意事項，下面就有小編介紹一下

1、安裝前開箱檢查

檢查包裝是否完好，變壓器開箱后，核對變壓器銘牌數據是否符合設計要求，出廠文件是否齊全，變壓器是否完好，是否有外部損壞的跡象，零部件是否發生位移和損壞，電氣支撐件或連接線是否有損壞，最后核對備用零部件是否有損壞和短缺。

2、變壓器安裝

首先檢查變壓器的基礎檢查預埋鋼板是否水平，鋼板底下應沒有空穴現象，以保證變壓器的基礎具有良好的抗震和吸音性能，否則將使安裝后的變壓器噪聲增大。然后，用滾杠將變壓器移至安裝位置，抽掉滾杠，精確調整變壓器至設計位置就位，安裝水平度誤差符合設計要求。最后在緊靠變壓器底座的四角，即預埋鋼板上焊接四塊短槽鋼，使變壓器在使用過程中不發生位置移動。

3、變壓器接線

接線時應保證帶電體之間及帶電體對地的最小距離，特別是電纜至高壓線圈的距離。大電流低壓母線應單獨支持，不能直壓接在變壓器接線端子上，使其產生過高的機械拉力和力矩， 當電流大于1000A 時( 如本工程中使用的是2000A 低壓母線)，母線和變壓器端子之間必須有一段軟連接，以補償導體的熱膨脹冷縮，并隔離母線和變壓器的振動。各接線處的電氣連接處必須保持必要的接觸壓力，應使用彈性元件( 比如碟型塑圈或彈簧墊圈)，在緊固連接螺栓時，應使用扭矩扳手，廠家提供的扭矩參考值如表1 所示

4、變壓器接地

變壓器的接地點在低壓側的底座上，并引出一個專用接地螺栓，上面標有接地標心，變壓器的接地必須通過此點可靠地接入保護接地系統。變壓器有外殼時，該外殼應與接地系統可靠相連，低壓側采用三相四線制時，中性線應與接地系統可靠相連。

5、變壓器運行前檢查

檢查所有緊固件是否有松動現象，電氣連接是否正確可靠，帶電體間和帶電體對地的絕緣距離是否符合規定，變壓器附近應無異物，線圈表面應清理干凈。
