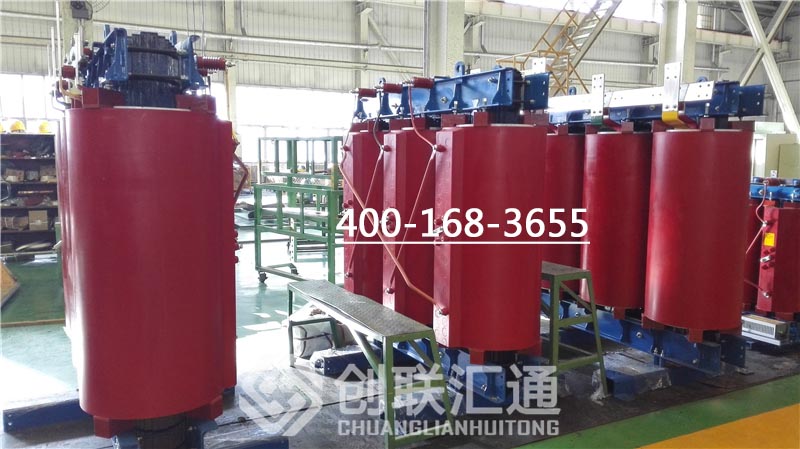

干式變壓器溫度

一般來講，干式變壓器允許的溫度，與其采用的絕緣材料耐熱等級有關。通常，干式變壓器采用F級和H級絕緣材料時，F級允許的溫升為100K、最高允許溫度為155℃，H級允許的溫升為125K、最高允許溫度為180℃。

絕緣系統耐熱等級是變壓器最高允許溫度的決定性因素

電氣設備絕緣系統所采用的絕緣材料，主要包括A級、E級、B級、F級、H級、C級等多個級別，主要耐熱水平區別如下：

1)當采用A級絕緣材料時，其極限工作溫度在105℃時，最高溫升應小于60K;

2)當采用E級絕緣材料時，其極限工作溫度在120℃時，最高溫升應小于75K;

3)當采用B級絕緣材料時，其極限工作溫度在130℃時，最高溫升應小于80K；

4)當采用F級絕緣材料時，其極限工作溫度在155℃時，最高溫升應小于100K；

5)當采用H級絕緣材料時，其極限工作溫度在180℃時，最高溫升應小于125K；

6)當采用C級絕緣材料時，其極限工作溫度在220℃時，最高溫升應小于150K。

       由于干式變壓器的線圈絕緣通常采用的是F級和H級絕緣材料，所以其正常溫度絕對值最高不允許超過155℃和180℃。如果干式變壓器繞組溫度過高，則會造成其絕緣老化加速，進而會影響使用壽命或出現短路、著火等故障，所以單獨從熱點溫度的角度來看，變壓器的運行溫度越低越好，為防止運行溫度異常，需要在使用中進行嚴格的檢查或監控。
