　　什么是干式變壓器

　　干式變電器：依托氛圍對流停止冷卻，普通用于部分照明、電子線路等小容質變壓器，電力體系中，普通汽機變、汽鍋變、除灰變、除塵變、脫硫變等都是干式變，變比為6000V/400V，用于帶額定電壓380V負載。干式變電器用橫流式冷卻風機是一種進、出風口均無導葉、公用于干式變電器冷卻橫。流式風機。其先要部件有：公用單相或三相小功率感到異步電念頭、橫流式葉輪、機殼、。導風裝配。

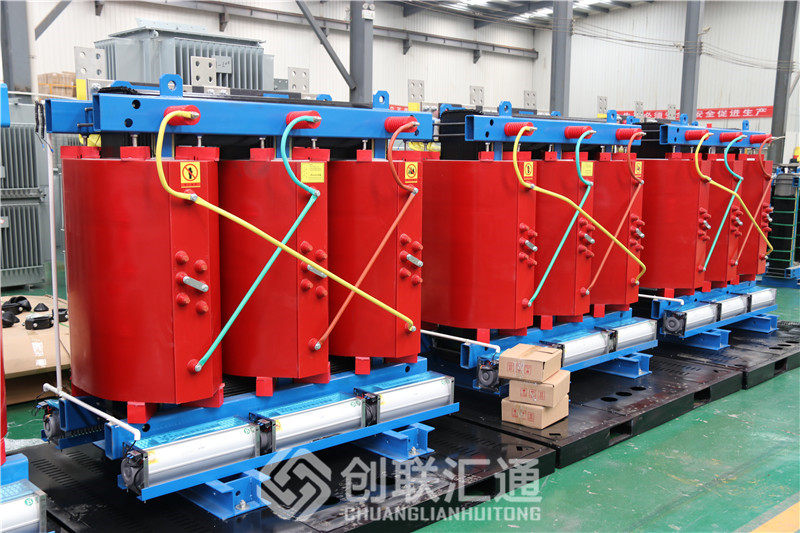

什么事干式變壓器

　　干式變壓器溫度節制體系

　　干式變壓器寧靜運轉和利用壽命，很大水平上取決于變壓器繞組絕緣寧靜靠得住。繞組溫度跨越絕緣耐受溫度使絕緣粉碎，是致使變壓器不克不及一般事情先要緣由之一，對變壓器運轉溫度監測及其報警節制是非常主要，今對TTC-300系列溫控體系作一簡介。

　　(1)風機主動節制：預埋高壓繞組較熱處Pt100熱敏測溫電阻測取溫度旌旗燈號。變壓器負荷增大，運轉溫度上升，當繞組溫度達110℃時，體系主動啟動風機冷卻；當繞組溫度低至90℃時，體系主動遏制風機。

　　(2)超溫報警、跳閘：預埋高壓繞組中PTC非線性熱敏測溫電阻收集繞組或死心溫度旌旗燈號。當變壓器繞組溫度持續降低，若到達155℃時，體系輸出超溫報警旌旗燈號；若溫度持續上升達170℃，變壓器已不克不及持續運轉，須向二次庇護回路運送超溫跳閘旌旗燈號，應使變壓器敏捷跳閘。

　　(3)溫度顯現體系：預埋高壓繞組中Pt100熱敏電阻測取溫度轉變值，間接顯現各相繞組溫度(三相巡檢及較大值顯現，并可記實汗青較高溫度)，可將較高溫度以4～20mA摹擬量輸出，若需傳輸至遠方(間隔可達1200m)計較機，可加配計較機接口，1只變送器，較多可同時監測31臺變壓器。體系超溫報警、跳閘也可由Pt100熱敏傳感電阻旌旗燈號行動，進一步進步溫控保護系統可靠性。

了解更多干式變壓器請關注北京創聯匯通電氣設備有限公司！可根據用戶需求定制！
