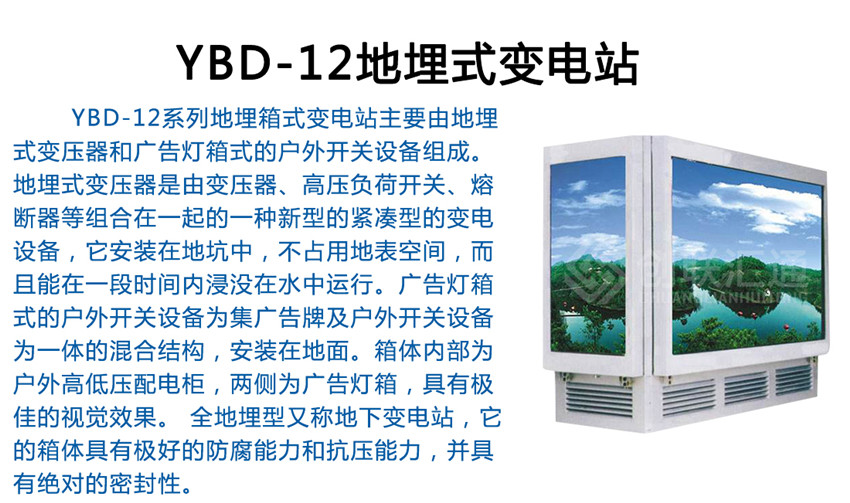

YBD-12地埋式變電站

一、前言

YBD-12系列地埋箱式變電站（簡稱地埋式箱變），是在充分研究和探討現代城市建設和管理的基礎上，新開發出的新一代箱式變。其主體部分或全部埋入地下，占地很少，甚至不占地，視覺效果非常好，有效解決了城市用地緊張和城市牛皮癬的矛盾，與周邊環境和諧統一，備受廣大專家和用戶的推崇。地埋箱式變電站是指該箱式變電站的成套裝置全部安裝于一個全密封的箱體內部并把整體設制于地平面以下，它和地面上箱式變電站，內部設備是相同的，同樣是由10KV輸入電壓經變壓器降為400/220V配電電壓再送配至使用負荷點，可用于環網配電系統，也可作為放射式電網終端供電的變電站。這種全地埋型又稱地下變電站，它的箱體具有極好的防腐能力和抗壓能力，并具有絕對的密封性。

追求“新穎”、講究“美觀”，體現現代化城市電力設施環保化，是當信電力建設發展的潮流，同時也是反映一座城市現代化文明程度的重要標志。我公司以創建一流電力設備，美化城市環境，服務社會為宗旨，積極努力解決目前電力設備在安裝、維護等如架空線入地工程、沿海臺風鹽霧侵蝕、環境視覺諸多困難，引進吸收外先進技術開發了環保型非金屬地埋式系列變電站產品。

2.2使用條件

正常使用條件

a）海拔高度

海拔高度不超過1000m

b）環境溫度

最高溫度+40℃

高低溫度-30℃

c)相對濕度

在25℃時，空氣相對溫度不超過95%，月平均不超過90%

d)安裝環境

安裝環境應無明顯污移、無爆炸性、腐蝕性氣體和粉塵。安裝場所應無劇烈震動沖擊和不能安放在地勢低洼處。

特殊使用條件

除上述正常使用條件外的其它使用條件按GB1094.1、GB/T11022、GB/T1404B.1和GB7251.1的規定。
2.3主要技術參數


3.1結構

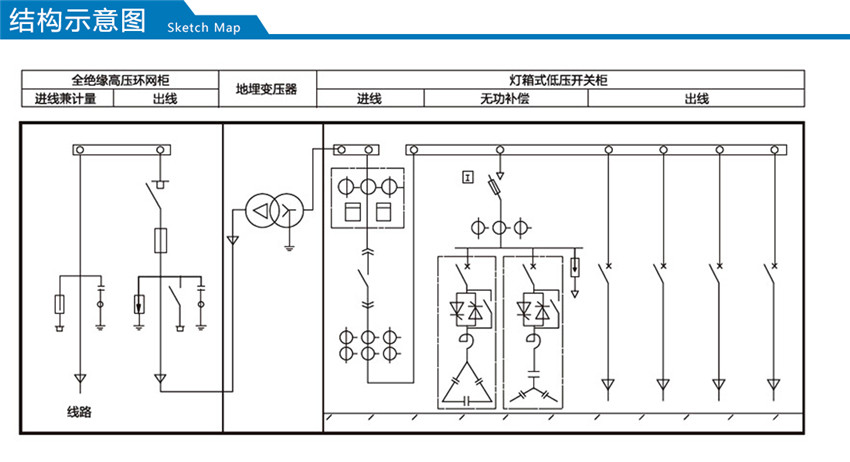

全地埋式箱變的結構如圖2所示。

結構特點

全地埋型預裝式變電站的成套裝置全部安裝于一個全密封的箱體內部，箱體內部分為高壓開關室、變壓器室、低壓開關室。每室均備有照明裝置，并附有閉鎖開關及備有強制通風裝置及溫度控制，加熱器等設備。

上述所有設備整體設置于地平面以下，它的內部設備和常規地面上預裝式變電站相同，均由10kv輸入電壓經變壓器降為400/220V配電電壓再送配至使用負荷點，這種全地埋型預裝式變電站的關鍵技術是箱體的密封性、防腐能力和抗壓能力，具體來說：

1、箱體從底部至墻身要能經五十年的地下浸埋不出現一絲一點的腐濁現象；

2、要承受泥土和地下水壓的擠壓浸透，而墻體保持完好；

3、設備通道口、人員出入口、電纜進入口等所有密封點必須能經得起地下水的滲透壓力，而內部無水漬出現，且保持墻體內部干燥無潮濕現象。

YBDM全地埋型預裝式變電站除滿足上述最基本的要求，它最主要還具備三大功能：

1、箱體窄的一端設有兩個接水槽，下雨天，雨水能迅速經接水槽排入下水道，而不會進入預裝式變電站內部；

2、接水槽除了下雨天排水作用，同時亦是箱體內部循環通風的進風口，空氣經進風口進入箱體內形成交換，能保持箱體內溫濕度均衡，使變壓器溫升下降；

3、一旦遇上50年或百年一遇的洪水泛濫，地下水上漲造成下水道倒灌，接水槽無法排水時，遇風裝置將自動關閉，使箱體內外隔離，對設備毫無影響而預裝式變電站繼續運行。

我目前有些城市的變電站多設置于高樓的地下室，一旦遇到大水，基本淹沒，退水后設備大部分受損無用。如采用全地埋型預裝式變電站作為配電裝置，就可避免設備被洪水浸泡，采用全地埋型預裝式變電站還有下述更多優點：

1、它可以大大節省用地，無需征地土建，節省基建投資。

2、地面上沒有障礙物，不影響環境，不影響人們視野和觀景。

3、安裝在草坪、綠化帶的全地埋型在地面上還可以設計一些裝飾點綴物，如雕塑、假山等；如需在大型廣場、道路旁，如果地面上要求無任何障礙物出現（包括通風管道），可選用廣場型預裝式變電站。這種預裝式變電站通風口都可以不露出地平面。

4、全地埋型預裝式變電站的配電設備設置在地下，安全、可靠性高。

5、地面上不受變壓器噪聲影響。

6、由于地下比較陰涼，變壓器運行時溫升比較穩定。

7、全地埋型預裝式變電站內部空間比較寬敞，檢修操作不會對地面上產生干擾，對周圍環境無任何妨礙。

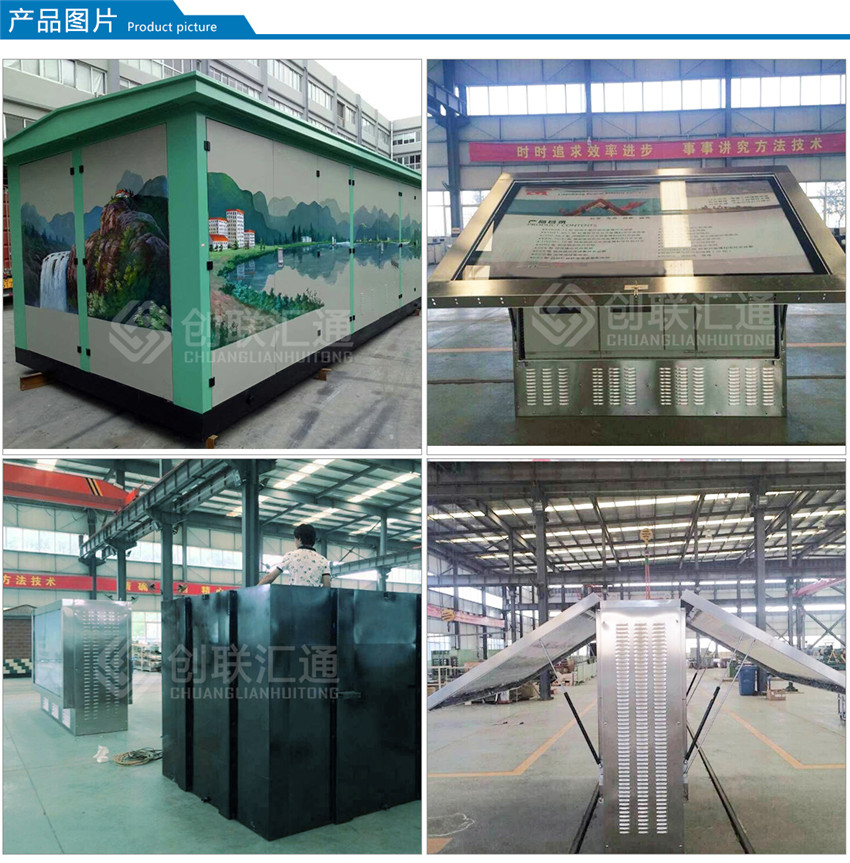

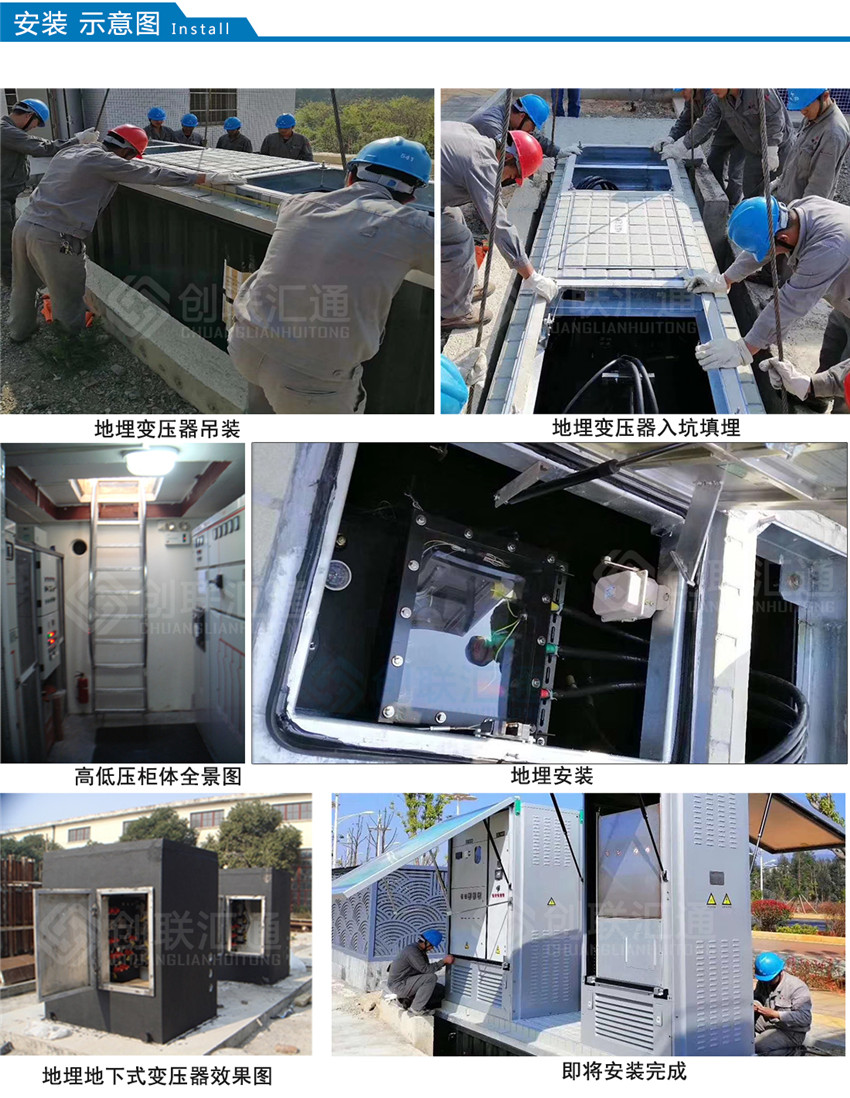

產品圖片

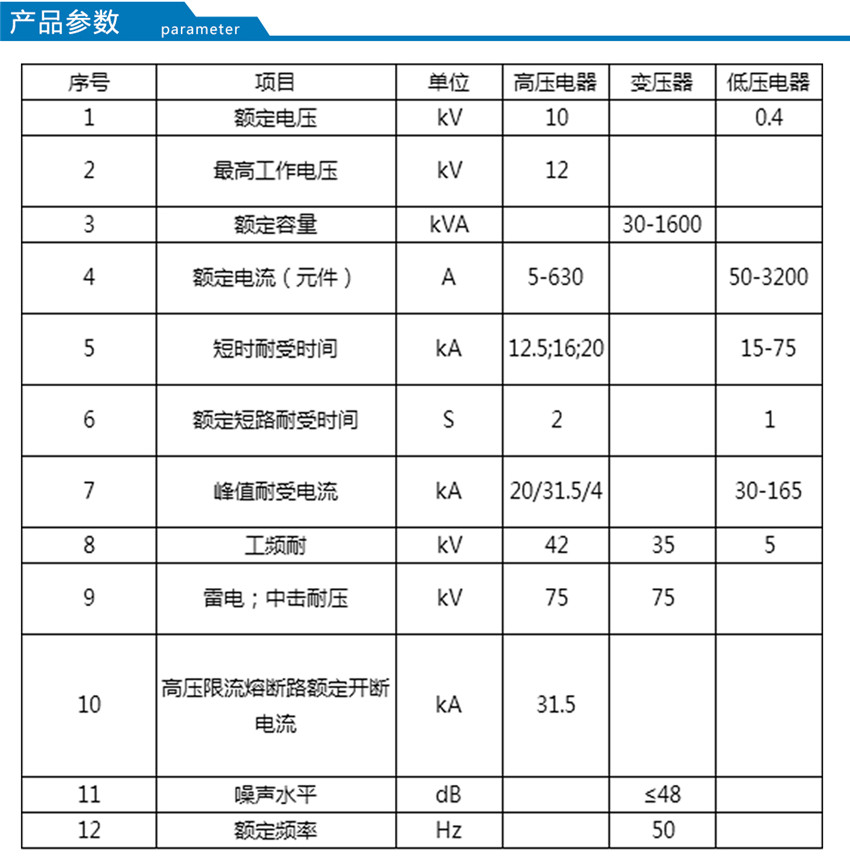

產品參數

以上信息僅供參考，產品規格和參數等信息隨設計圖紙變更等因素而調整，恕不另行通知，請即時咨詢獲取。
