美式箱變與歐式箱變的區別與應用
箱式變電站的型式可以分為普通和緊湊型兩類。普通型箱式變電站有ZBW型和XWB型等，緊湊型箱式變電站有ZB1—336型和GE箱式變電站等。箱式變電站10KV配電裝置不用斷路器，常用的有FN5—10型或FN7—10型負荷開關加熔斷器和環網供電裝置，并從鄰近架空線支接到變壓器高壓端。根據產品結構不同及采用元器件的不同，分為歐式箱變和美式箱變兩種典型風格。

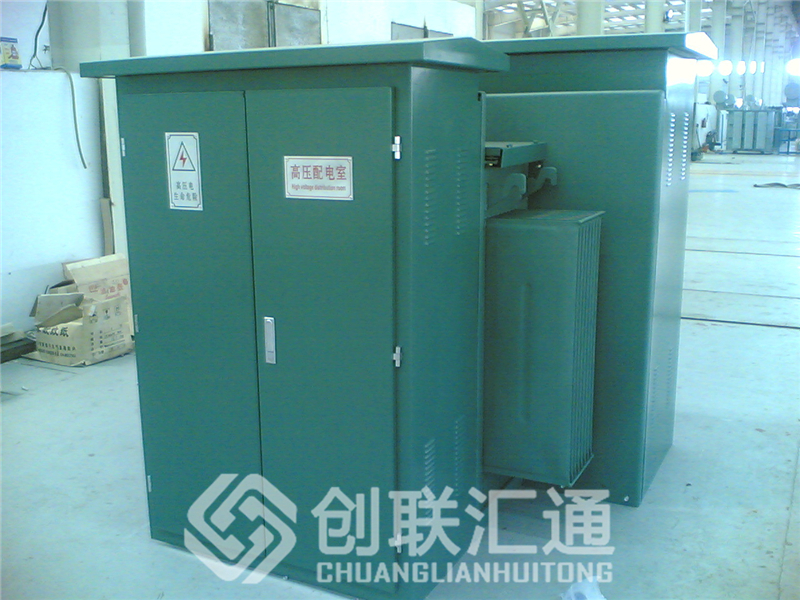

美式箱變圖
簡述美變和歐變的區別和特點
美式箱變特點及應用
其中組合式變電站（簡稱美式箱變），按照油箱結構分為共箱式和分箱式兩種，其優點有體積小占地面積小、便于安放，與小區的環境相協調，可以縮短低壓電纜的長度，降低線路損耗，降低了供電配套的造價。但缺點有供電可靠性低；無電動機構，無法增設配電自動化裝置；無電容器裝置；由于不同容量箱變的土建基礎不同，當箱變過載后或用戶增容時，土建要重建，會有一個較長的停電改造時間，工程的難度同時增加。
應用：美式箱變適用于對供電要求相對較低的多層住宅和其他不重要的建筑物的用電。根據我們的實際使用情況看，美式箱變配上小型的環網開關站后，完全適用多層住宅的供電需求。因為就是箱變發生故障，對居民的影響不大，但不適應于小高層和高層。

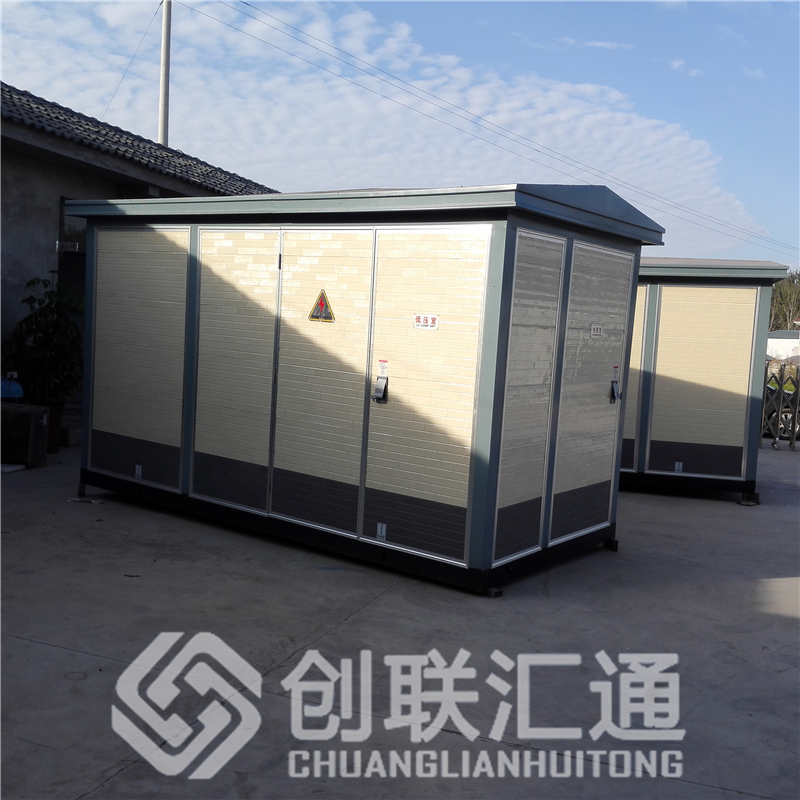

歐式箱變圖
歐式箱變特點及應用
預裝式變電站（簡稱歐式箱變），采用環網型和終端型兩類。其優點在于輻射較美式箱變要低，因為歐式箱變的變壓器是放在金屬的箱體內起到屏蔽的作用；可以設置配電自動化，而且還有美式箱變的主要優點。也有體積較大，不利于安裝，對小區的環境布置有一定的影響等缺點；廣泛適用于多層住宅、小高層、高層和其他的較重要的建筑物。
美變、歐變主要區別
美變的高壓保護由插入式熔絲、后備熔絲＋負荷開關組成；歐變的高壓保護按負荷投切頻次，選擇壓氣式、真空或六氟化硫負荷開關＋熔斷器組成；容量靈活。
美變和歐變最大的區別在高壓部分，美變高壓接線方式僅環網或者終端供電兩種。而歐變由獨立的高壓單元，形式可以根據客戶要求定制。歐變由于各個功能單元獨立，因此，各個單元可以按照用戶要求定制。美變由于高壓限制，以及自身體積小，功能遠不如歐變靈活。但是同一規格下，美變造價比歐變便宜得多。
影響箱式變電站價格的因素
1.變壓器的價格（變壓器容量大小/材質是全銅還是半銅鋁）
2.外殼材料（金屬結構/水泥結構）及尺寸、材料不同價格不同
3.高壓柜的選用型號，是否需要計量，幾進幾出的方案要確定
4.低壓的出現路數，是否需要帶電容補償
5.內部元器件的品牌等等
