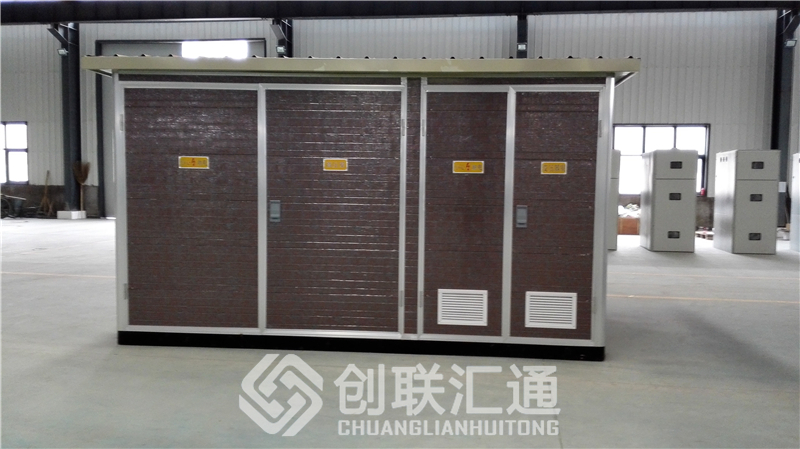

ZB系列歐式箱變組合式變電站
歐式箱變（組合式變電站）是一種集高壓開關設備、變壓器、低壓配電設備、低壓智能開關、無功自動補償,按一定接線方案組合一體的具有就地或遠程操作達到遙控、遙測、遙計、遙調等功能的成套配電設備。
組合式變電站既可用于戶外，也可用于戶內，廣泛應用于工業園區、居民小區、商業中心、公共場所、機場、碼頭、地鐵、賓館、學校、醫院及流動性強的建設施工工地、礦山、油田以及臨時用電等場合使用。
組合式變電站具有如下優點:
功能齊全、可靠：能切斷短路及負荷電流，能進行全范圍的電流保護，高壓有環網（包括雙電源）、終端、帶高壓計量等多種供電方式可供選擇，具有傳統土建型變電站的所有功能。
投入少、占地少、安裝簡便、見效快：
省錢：比配電變+配電房的資金投入要少；
省地：體積小，約為同容量配電變+配電房體積的1/3或更??；
省時：不到個月即可供貨，現場安裝簡便，現場只需擰緊四個安裝螺栓及接好進出線電纜即可。
安全性好：采用全封閉設計，產品外殼接地，外表面無任何帶電部件，因此無需絕緣距離,能可靠保證入身安全。
移動方便：根據需要可從某一位置整體搬遷至另一位置。
二、產品型號含義
*注：性能水平代號及特殊使用環境代號均按B73837的規定。
例如: ZBW-630-12/0.4表示變壓器容量為630kVA，安裝在戶外的高壓側電壓為12kV，低壓側為400V的組合式變電站。
三、使用環境條件
海拔高度不超過1000m；
環境溫度：最高氣溫+40℃，最低氣溫-30℃；最高日平均氣溫+30℃，最高年平均氣溫+20C；
相對溫度：日平均值不大于95%；月平均值不大于90%；
地面傾斜度：不超過3度；
地震強度：地震水平加速度不大于0.4m/s2，地震垂直加速度不大于0.2m/s2；
戶外風速：不超過35m/s；
安裝地點無火災、爆炸危險、化學腐蝕及劇烈振動。
可協商供應在特殊環境使用的產品。
四、產品特點
本產品由高壓配電裝置、變壓器及低壓配電裝置聯接而成，分成三個功能隔室，即高壓室、變壓器室和低壓室。高、低壓室功能齊全，高壓側一次供電系統，可布置成環網供電、終端供電、雙電源供電等多種供電方式，還可裝設高壓計量元件，滿足高壓計量的需求。變壓器可選擇S9、 S11、 SC以及其他系列低損耗油浸式變壓器或干式變壓器；低壓室根據用戶要求可采用面板或柜裝式結構組成用戶所需供電方案，有動力配電、照明配電、無功功率補償、電能計量和電量測量等多種功能，滿足用戶的不同要求，并方便用戶的供電管理和提高供電質量。
高壓室結構緊湊合理，并具有全面防誤操作聯鎖功能。變壓器在用戶有要求時,可設有軌道能方便地從變壓器室兩側大門進出。各室均有自動照明裝置，另外高、低壓室所選用全部元件性能可靠、操作方便,使產品運行安全可靠、維護方便。
采用自然通風和強迫通風兩種方式。變壓器室和高、低壓室均有通風道，排風扇有溫控裝置按整定溫度自動啟動和關閉，保證變壓器正常運行。
箱體結構能防止雨水和污物進入，材料選用金屬或非金屬、鋁塑板制作,有間隔隔熱功能。具備長期戶外使用的條件，確保防腐、防水、防塵，使用壽命長，外形美觀。
